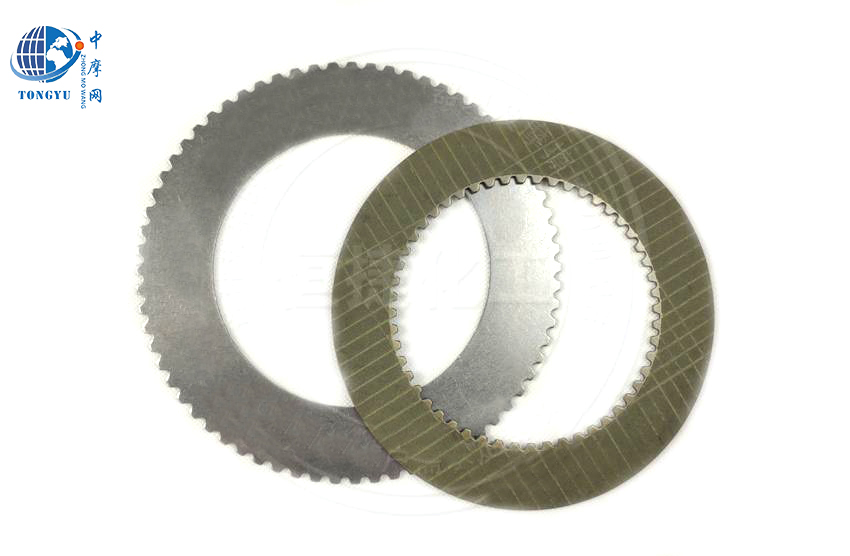

本篇是关于外齿摩擦片 双离合的原理是怎样的?…的资讯文章。 双离合器的原理是什么？…双离合器没有传统的AT液力变矩器。它是一种机械自动变速器。它有两个动力输出轴，一个离合器，一个控制齿轮，另一个离合器控制倒档。在整个换档过程中，当一组齿轮输出功率时，另一组齿轮已经待命，总是保持一组齿轮在输出功率，不会间断传输功率，使换档过程更快、更快。它采用了双重多片式离合器的设计，在扭矩传输过程中没有电源中断，大大降低了车辆的燃油消耗，理论上颠覆了传统的自动变速器比手动变速器更油耗的概念。双离合器代表了自动变速器未来的发展方向。 中摩网▪中摩企业网简称，是由中国通宇摩擦片网、中国摩擦制动材料网、中国制动离合器材网联合打造的一家集智能制造、科研开发、5D营销于一体的综合型摩檫材料 企业网，由航天事业优质配套商企业，中国摩擦材料商会会员单位。和南通市通宇摩擦材料有限公司，耐安特制动科技南通有限公司，南通海天摩擦材料科技有限公司为首的8家企业组成的摩檫材料规模化生产基地南通摩擦材料产业链. 专业从事品牌铜基、纸基摩擦片和各种类型的粉末冶金摩擦片的研发和生产加工及销售 ，年产各种摩擦片8000万片。  2.液压卷扬机结构分析根据液压卷扬机的工作原理，卷扬机由以下主要部件组成：①液压电机：液压电机通常为轴向柱塞式和径向柱塞式电机，轻载卷扬机可采用端面配油的摆线齿轮电机；②制动器：其结构为液压常闭多片盘式制动器，弹簧制动液压松开；③减速器：一般为一级或二级行星轮系；④卷筒及机架：⑤阀块：阀块由梭阀、平衡阀和油路块集成。图4-1就是这种类型的结构卷扬机。 1.自带减速器的卷扬机 图4-4所示的液压卷扬机是由液压电机、制动器和减速器组成的，称为卷扬机减速器。减速器外壳固定在卷筒上，液压电机外壳固定在支架上。不同规格型号的减速器配备相应的卷筒和机架，即液压卷扬机的系列产品。 图4-4型液压卷扬机 2.具有自由下放功能的卷扬机 液压卷扬机具有自由下放功能，有两种结构。一种是在传动输出轴和卷筒之间设置离合器。离合器结构与制动器相似。详见图4-5ILYJ5系列自由下放卷扬机。离合器也经常关闭，弹簧关闭，液压分离，由单独的换向阀控制。 图4-5ILYJ5系列自由下放卷扬机摩擦片项目。 图4-6为自由下放速度可调的液压卷扬机。卷筒上设有闸带制动器。重载自由下放过程中的速度调节可以通过控制液压缸中的压力来实现。 图4-6ILYJ5系列自由下放速度可调的卷扬机 另一种具有自由下放功能的液压卷扬机的液压原理见图4-7。液压卷扬机增加了一个外部控油路径来控制制动器和液控单向阀。卷扬机自由下放时，卷扬机换向阀处于中位，连接外控油路，松开制动器，打开液控单向阀，液压电机进出口连接，卷扬机在负载作用下自由下放。这种卷扬机比离合器自由下放的卷扬机结构简单，广泛应用于液压岩心钻机。 3.型液压卷扬机 (1)结构:图4-8是美国卷扬机的结构图，**限度地提高了卷扬机的设计能力。重庆摩擦片项目。 图4-8中，液压电机16固定在液压电机座椅13上，右底座12上。液压电机主轴通过内轮18的花键传递给卷扬机主轴，主轴左端为一轴齿轮。因此，液压电机输出轴直接驱动一级中心轮6旋转，一级行星轮25通过滚针轴承24支撑在一级行星轮轴26上。一级中心轮由一级行星轮驱动内齿圈7旋转。 图4-7外控自由下放卷扬机液压系统图 **行星轮系统的中心轮通过一级行星轮驱动一级行星架(系杆)1旋转，行星轮架通过花键与二级中心轮3连接，二级中心轮通过滑动轴承支撑在卷扬机主轴(中心轮6)上。二级中心轮通过二级行星轮驱动内齿圈旋转，二级行星轮驱动二级行星架2旋转，行星架通过花键与三级中心轮4连接，三级行星架5固定，三级中心轮通过三级行星轮22驱动内齿圈7旋转。重庆三口摩擦片。 图4-8型卷扬机结构图 凸轮楔17安装在内轮18和外套15之间，形成单向离合器。外套筒左端外圆加工成齿槽，与摩擦片21内齿啮合。摩擦片外齿与液压电机座13内齿啮合。当卷扬机不工作时，通过弹簧14和活塞9压紧摩擦片，使外套筒无法旋转。形成具有双制动系统的液压卷扬机。 (2)工作原理:液压卷扬机液压系统见图4-9。图4-10为卷扬机双制动系统结构图。 图4-9动液压系统图4-9动液压系统图 图4-10双重制动系统结构图 该卷扬机的特点是在输入轴和多个摩擦离合器之间安装另一个带有凸轮楔形摩擦滚动元件的离合器，使卷扬机无需松开摩擦离合器即可提升。 图4-10为双制动系统结构图，其中凸轮楔形定向离合器由内轮5、外套筒2和凸轮楔形3组成。内轮内孔为花键轴孔和液压电机轴，外套筒外表面加工成凹槽，配合一组带凸齿的摩擦片。重庆奔力机械摩擦材料。 工作原理：当主轴逆时针旋转以提升外部负载时，如图4-11所示，凸轮楔块由摩擦扭矩驱动，滚动到宽敞的间隙部分。此时，定向离合器处于分离状态，多个摩擦离合器处于弹簧推力作用，压力处于啮合状态。主轴通过行星轮系带动滚筒进行提升。不受凸轮楔形离合器的影响。摩擦片材料混练加工厂家电话。 图4-11自由旋转内齿和外齿。 图4-12锁定状态 升降动作停止时，由于负载重量会使滚筒反向（顺时针）旋转，顺时针旋转导致凸轮楔块收缩，楔形与内轮和外套之间，使定向离合器进入连接状态（图4-12），紧紧锁定主轴，防止负载重量引起的反向旋转。外齿合齿。 当卷扬机负载下降时，打开油路。当油压未达到平衡阀打开压力时，液压电机保持不动。此外，当油压未达到多个摩擦离合器打开压力时，液压电机保持不动（图4-12）。只有当油压升高到平衡阀的开启压力，释放多个摩擦离合器的压力时，液压电机才能旋转，负载才能下降。平衡阀的开度决定了流量和负载的下降速度。增加进入液压电机的油量可以增加压力，增加平衡阀的开度，从而提高负载的下降速度。降低流量会降低压力，降低平衡阀的开度，从而降低负载的下降速度。 当控制阀处于中间位置时，压力下降，平衡阀关闭，负载运动停止。 (3)轮系传动比计算:图4-13为型卷扬机传动简图。设置每个齿轮的齿数。z1＝15；z2＝19；z3＝54；z4＝26；z5＝20；z6＝66；z7＝20；z8=23。试试主轴转速。n1与卷筒转速n6的传动比。转盘外齿和内齿哪个好。 解决方案：首先，轮系分为两个周转轮系和一个固定轴轮系。中心轮1、行星轮2、内齿圈3和杆H1.组成一级行星轮系；中心轮4、行星轮5、内齿圈6和系杆H二级行星轮系由中心轮7、行星轮8、内齿圈6和系杆组成H3(系杆为固定件)形成固定轴轮系。四外齿垫片。 图4-13型卷扬机传动简图 从传动简图4-13可以看出：n3＝n6；n4＝nH1；n7＝nH2 写下每个轮系的传动比，并代入数值 设计和使用液压动力头岩心钻机 由式a得n1＝-3.6n6＋4.6nH1 由式b得nH1＝-2.＋3. 由式c得nH2＝-3.3n6 经过以上三种类型的整理 设计和使用液压动力头岩心钻机 也就是说，滚筒的旋转方向与主轴相反，传动比=69 以上就是关于外齿摩擦片 双离合的原理是怎样的?…的内容。 |
